А 68 теплая (производство окон, дверей)

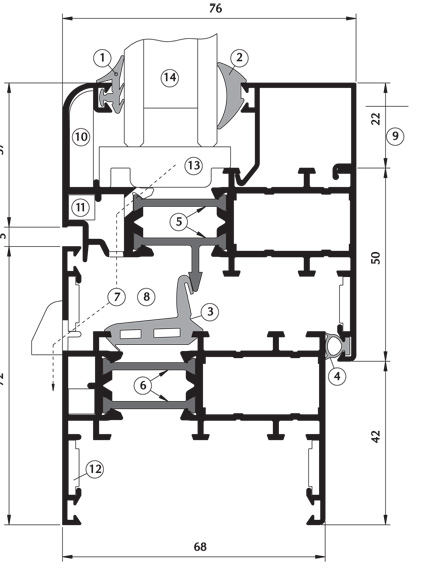

Система «А68» имеет базовый размер 68 мм. - для рамы, и 68 или 76 мм. - для створки (полотна).
Основу системы составляют комбинированные профили, состоящие из двух алюминиевых профилей, соединенных между собой с помощью двух термовставок из армированного стекловолокном полиамида. Профили системы «А 68» по нормам теплоизоляции относятся к группе 2.1, в соответствии с DIN 4108.
Указанные в каталоге размеры, масса и периметры алюминиевого профиля - являются теоретическими и могут изменяться в зависимости от допусков на размеры профилей.
Разработчик системы оставляет за собой право внесения изменений в каталог, связанных с улучшением и дальнейшим развитием системы. Все материалы данного каталога принадлежат разработчику системы, запрещается их несанкционированное тиражирование.
ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ:
Профиль:
Термовставки:
Уплотнители:
Элементы соединения:
ПОКРЫТИЕ ПОВЕРХНОСТИ:
Алюминиевые профили, из которых изготавливаются окна, двери и витражи могут быть окрашены порошковыми красителями в соответствии с ГОСТ 9.410-88.
В качестве заполнения в конструкциях алюминиевого профиля серии «68» могут быть использованы стеклопакеты, либо сэндвич-панели толщиной от 18 до 58 мм.
Заполнение устанавливается на специальные подкладки в соответствии со схемой. Не допускается свободное перемещение заполнения в составе изделия.
Заполнение фиксируется штапиками, которые могут иметь прямоугольную или фигурную форму. Выбор формы штапиков зависит от заказчика. Обработка прямоугольных штапиков производится под углом 90°, обработка фигурных штапиков может производиться, как под углом 90° (в этом случае в местах соединения штапиков друг с другом устанавливаются специальные уголки), так и под углом 45° (в этом случае нижний штапик имеющий форму защелки устанавливается на фиксаторы).
Выбор штапика зависит от толщины устанавливаемого заполнения, эта толщина должна быть равна размеру зоны под установку заполнения за вычетом суммы рабочих размеров наружного и внутреннего уплотнителей.
ВНИМАНИЕ!
Основу системы составляют комбинированные профили, состоящие из двух алюминиевых профилей, соединенных между собой с помощью двух термовставок из армированного стекловолокном полиамида. Профили системы «А 68» по нормам теплоизоляции относятся к группе 2.1, в соответствии с DIN 4108.
Указанные в каталоге размеры, масса и периметры алюминиевого профиля - являются теоретическими и могут изменяться в зависимости от допусков на размеры профилей.
Разработчик системы оставляет за собой право внесения изменений в каталог, связанных с улучшением и дальнейшим развитием системы. Все материалы данного каталога принадлежат разработчику системы, запрещается их несанкционированное тиражирование.
ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ:
Профиль:
|
Алюминиевые профили изготавливаются из сплавов АД31 Т1, 6060 Т6 в соответствии техническим требованиям ГОСТ 22233 – 2001. Применение этих сплавов позволяет получать профили высокой точности. Для предохранения профилей от коррозии на их поверхность наносится различное защитно-декоративное покрытие. Толщина покрытия зависит от цвета и варьируется в диапазоне 60…120 мкм. Цвет покрытия определяется заказчиком по шкале RAL |
|
Изготавливаются из полиамида 6.6 с 25% стекловолокна, этот материал имеет низкую теплопроводность, гарантирует высокую точность размеров и формы, прочность и устойчивость к старению. |
|
Резиновые (эластомерные) профили используются для: уплотнения стеклопакетов или сэндвич-панелей; уплотнения средней части конструкции окна (пространство между рамой и створкой делится на две камеры для создания теплового барьера и обеспечения отвода воды); а также для уплотнения соединения створки (полотна) с рамой. |
|
Крепежные элементы и используемые аксессуары изготовлены из нержавеющего или защищенного от коррозии материала. |
ПОКРЫТИЕ ПОВЕРХНОСТИ:
Алюминиевые профили, из которых изготавливаются окна, двери и витражи могут быть окрашены порошковыми красителями в соответствии с ГОСТ 9.410-88.
Цвет покрытия алюминиевого профиля - определяется заказчиком по шкале RAL.
Толщина покрытия зависит от марки красителя и лежит в диапазоне 60÷120 мкм.
Окрашенный алюминиевый профиль выдерживается в сушильной камере при температуре 180~200°С в течение 20 минут.
В качестве заполнения в конструкциях алюминиевого профиля серии «68» могут быть использованы стеклопакеты, либо сэндвич-панели толщиной от 18 до 58 мм.
Заполнение устанавливается на специальные подкладки в соответствии со схемой. Не допускается свободное перемещение заполнения в составе изделия.
Заполнение фиксируется штапиками, которые могут иметь прямоугольную или фигурную форму. Выбор формы штапиков зависит от заказчика. Обработка прямоугольных штапиков производится под углом 90°, обработка фигурных штапиков может производиться, как под углом 90° (в этом случае в местах соединения штапиков друг с другом устанавливаются специальные уголки), так и под углом 45° (в этом случае нижний штапик имеющий форму защелки устанавливается на фиксаторы).
Выбор штапика зависит от толщины устанавливаемого заполнения, эта толщина должна быть равна размеру зоны под установку заполнения за вычетом суммы рабочих размеров наружного и внутреннего уплотнителей.
ВНИМАНИЕ!
|
При монтаже беречь изделия от механического повреждения и воздействия цемента, извести, краски и т.п. После сборки и монтажа - изделие должно очищаться и протираться специальной чистящей жидкостью. |
 |
|
